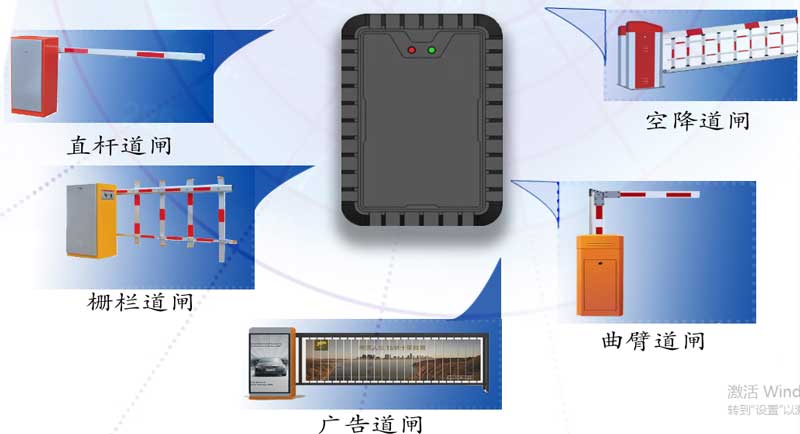

适用于各种杆型(直杆、曲臂杆、栅栏杆、广告闸、空降闸),蓝牙连接手机,通过微信小程序调试。
自助收费扣费称重终端系统,是集车号自动识别系统、自动语音指挥系统、称重图像即时抓拍系、红绿灯控制系统、红外防作弊系统、道闸控制系统、远程监管系统、自动扣费系统、自动收费系统于一身的智能称重系统。
1、 使用 磁铁 螺柱将雷达 吸 附在 闸 机 机箱 上 ,指 示 灯朝上 ,并遥 控 闸杆落 下 。

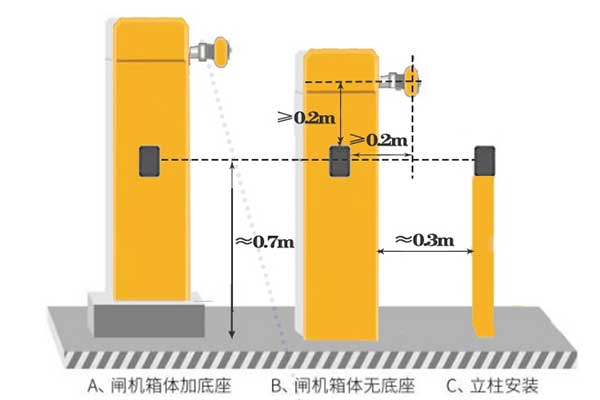

2、 雷达 距离 车 辆行 车 地面 的安 装高 度 为0.60~1.0m( 小车 出 入口建 议 安装高 度 为 0.7m
, 如果 有 大 型 车 辆 出入 ,建 议 安装 两 个雷 达, 安 装高 度 分别 为 0.6m 和 1.0m); 水 平位
置 安装 在 闸 机 机 箱 中间 部位 , 并距 离 闸杆 0.2m 以上 。
3、 雷达 需 使 用 DC+9~24V 独 立电 源供 电, 并确保 雷达检 测 范 围内 无行 人、 车 辆 等干
扰 目 标 ;观 察 雷 达 绿 灯状 态, 如雷 达绿灯 闪 烁 或 者常 亮 , 则 微调 雷 达 在闸 机机 箱上 的 吸
附 位 置 ,断 电 重 启 后 重复 观察 绿灯 状态, 直 至 绿 灯熄 灭 。
4、取 下雷达并 卸掉 磁 铁螺 柱; 在闸机 机箱 上同 一 位置贴 上打 孔定位 贴 纸,用 电动 钻 机
在 过 线 孔和固定孔位置进行打孔。
5、 撕去 雷达 背面 3M 胶保 护膜 ,将 雷达线 束穿 过过 线孔 , 将雷达 贴 牢在 闸 机机箱 上 ,
并 可 使 用 M4 螺 丝 拧紧确保雷 达不出现晃 动情 况。

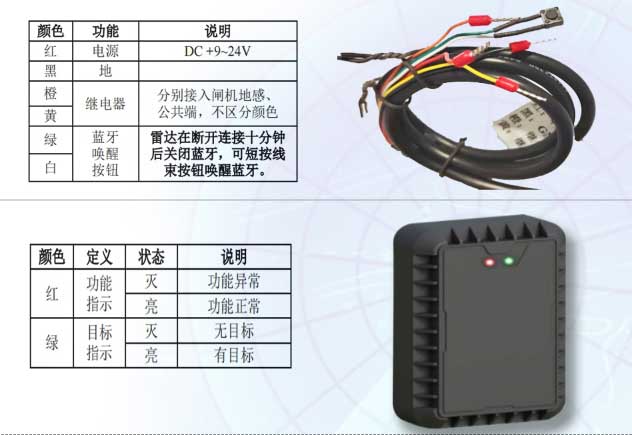

6、 参照 本 手 册 的 【 线束说 明】 ,正 确 连接 雷 达 供电电 源 和 道闸 控 制接口 雷 达需 使用
DC +9~24V 独立电 源 供电 , 严禁 使用 AC 220V 或闸 机主 板 电源 。
